1、作用和分類:

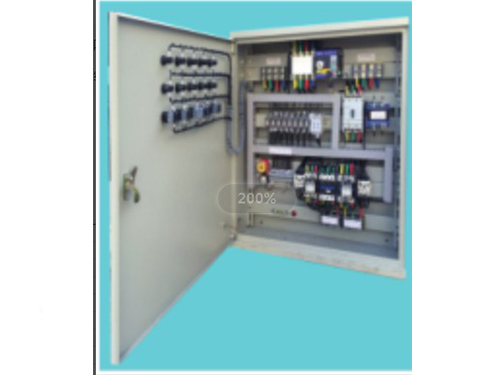

本控制箱適用于交流50Hz、電壓380V以下的線路中,用來保護線路和風機的過載及短路。電控箱分為單速、雙速兩種,功率從001KW~150KW,用于常規風機和消防風機的運行控制。消防風機的控制可與消防中心通過電信號實行聯動(見原理圖)。
2、風機電機接線圖:
FK系列風機專用電控箱根據起動方式不同,分為直接起動,Y-△降壓起動及自耦降壓起動。用戶訂貨時應說明起動方式,用戶未作說明則為直接起動。
1、單速風機
接線方法見圖1所示
注:對電機功率大于11KW以上的風機宜降壓起動。
2、雙速風機
雙速風機采用雙速風機,通過改變電機內部繞組連接方式改變電機極數,低速時電機內部繞組接成△或Y高,高速時接成YY。接線方法見圖2所示

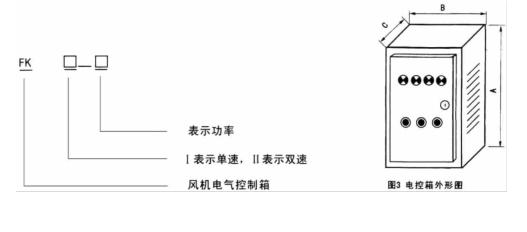

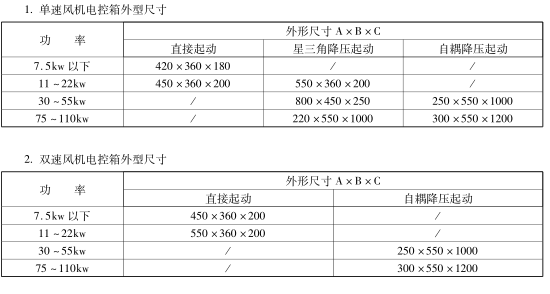

外形尺寸
原理圖
